产品概述

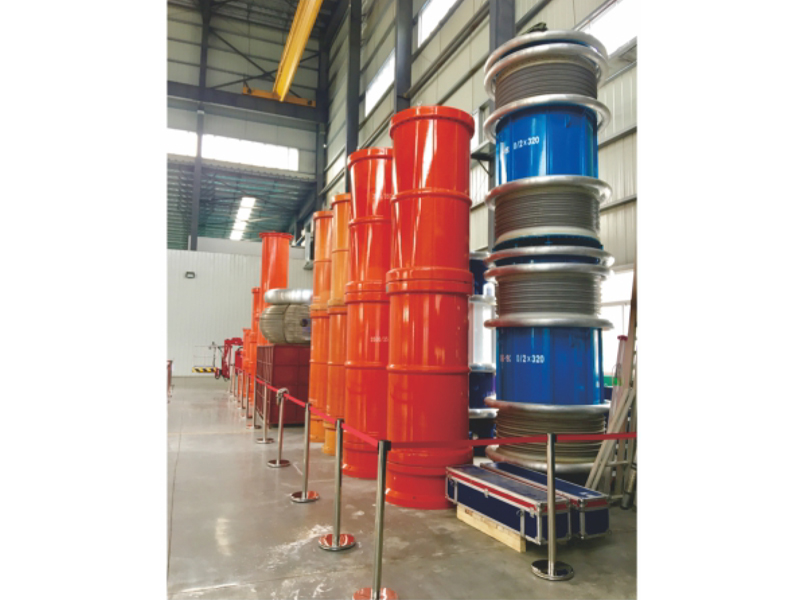

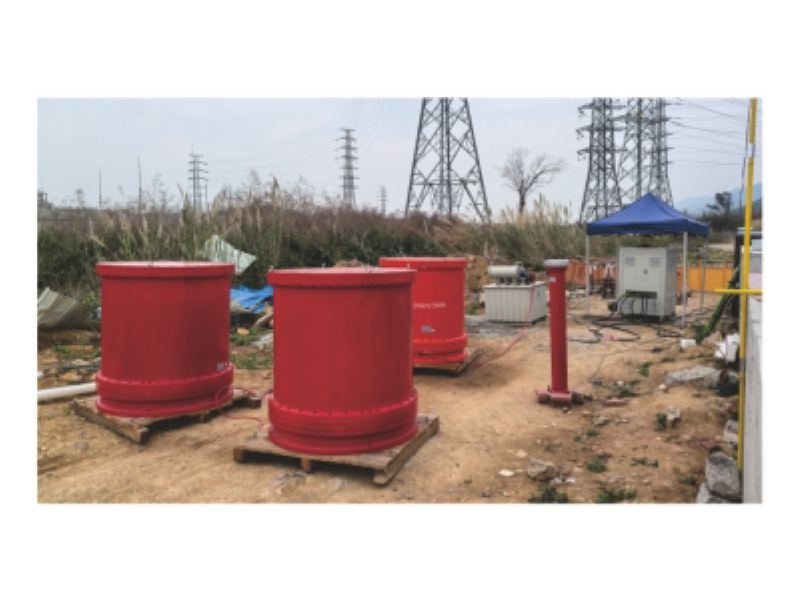

该装置主要针对110kV、220kV电缆交流耐压试验设计制造。该装置主要由变频控制电源、激励变压器、电抗器、电容分压器组成。该装置变频 电源、励磁变压器均按照BPXZ-GD130-15600型谐振升压装置设计，只需要增加配置130kV30A电抗器2台，即可扩展为BPXZ-GD130-15600型 。

装置主要功能及其技术特点

1、装置具有过压、过流、零位启动、系统失谐(闪落)等保护功能，过压过流保护值可以根据用户需要整定，试品闪落时闪落保护动作并能记 下闪落电压值，以供试验分析。

2、装置具有输出电压的波形显示和波形分析的功能。

3、装置具有多种工作模式，方便用户根据现场情况灵活选择，提高试验速度。工作模式为：全自动模式、手动模式、自动调谐手动升压模式、 手动调谐自动升压模式。其中全自动模式只要正确设置好各试验参数确定进入后不需要操作人员干预，设备会自动找到谐振点，自动升压，自 动计时，时间到自动降压关闭输出，后显示试验的各个参数，实现真正的全自动。

4、能存储打印数据，存入的数据编号可以是英文字母，也可以是数字或者兼而有之，方便的帮助用户识别。

5、能测试试品电容量。

6、装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择。
