6.抗干扰能力超强，内置的工频干扰抑制装置[敏感词]可抵御 被测线路首末两端接地后，被测线路上工频干扰电流在

20A～100A条件下的线路参数可正常测试，抗干扰的原理是将 装置的隔离变压器经过特殊设计辅以感应电压抑制模块将线  路上的干扰电压对地形成低阻泄放通道。

7.线路阻抗参数测试频率选择45Hz和55Hz双频自动测试， 具有更好的测试等效性。电容测试频率选择260Hz单频测试， 解决了超短距离线路电容参数的测试准确度的难题。

8. 装置自带试验接地良好性检测功能，不但可以保证接  地不良情况下装置电源不启动输出，而且同时避免了由于接 地不良导致线路零序阻抗参数测试偏差情况的出现。

9. 装置具有针对所进行的试验线路末端接线状态预检测  功能，根据试验项目属性进行接线方式预检，同时提示线路 末端接线方式是否与试验要求接线一致，例如各相是否悬空  或短路接地，从而保证了线路了线路参数测试的数据可信

度。

10. 仪器存储数据可以通过装置面板USB接口使用U盘导出。

线路工频参数测试准确度

1)静电感应测试范围：0～20kV(B型、C型)～30kV(A型) 测量精度±5%±5个字     [敏感词]分辨率0.001kV

2)电磁电压测试范围：0～600V

测量精度±0.2%±2个字   [敏感词]分辨率0.001V

3)电流测试范围：

0～20A(D型)～40A(C型)～60A(B型)～100A(A型) 测量精度±0.2%±2个字   [敏感词]分辨率0.01mA

4)电容参数测试准确度：[敏感词]分辨率：0.0001μF ≥0.1μF 时，±1%读数±5个字；

<0.1μF 时，±2%读数±5个字；

5)阻抗参数测试准确度：[敏感词]分辨率：0.001Ω;

≥1Ω时，±1%读数±5个字；

<1Ω时，±2%读数±5个字；

阻抗角：0°~360°;±1%读数±0.05°

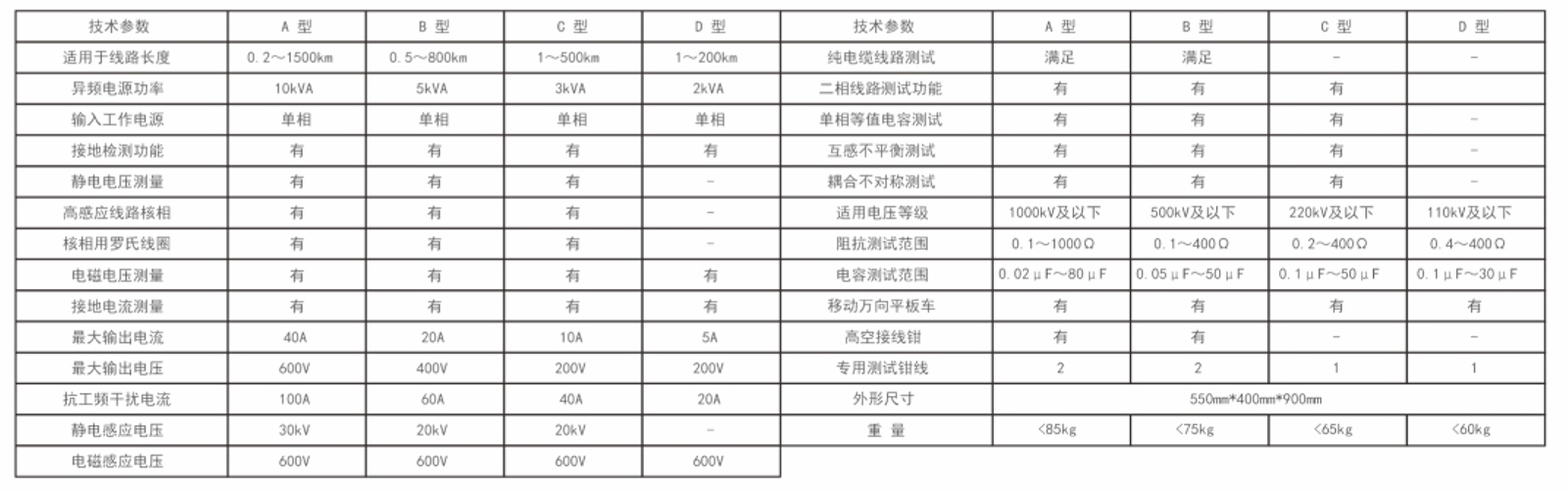

主要技术参数

1.选择适用于不同工频干扰强度及线路长度的规格型号：以 满足对0.2～1500km架空线路或电缆线路交流工频参数测试  需要。

2.供电电源：单相AC220V±10%,(10～40A)50Hz±2%;

3.测试装置保护功能

1)工作电源保护；装置外壳接地与试验接地检测保护；具备 急停按钮保护。

2)其他保护：装置具备过压、过流、短路、过热四种保护， 在面板装有故障指示灯，提示出现故障类型。

4.异频电源输出特性：

1)输出频率：

45Hz/55Hz/260Hz定频输出频率度优于±0.1%;

2)输出波形：标准正弦波，波形失真度优于±2%;
